雅康高速公路瀘定大渡河大橋設計主審人、四川省公路規劃勘察設計研究院有限公司副總經理蔣勁松 受訪者供圖

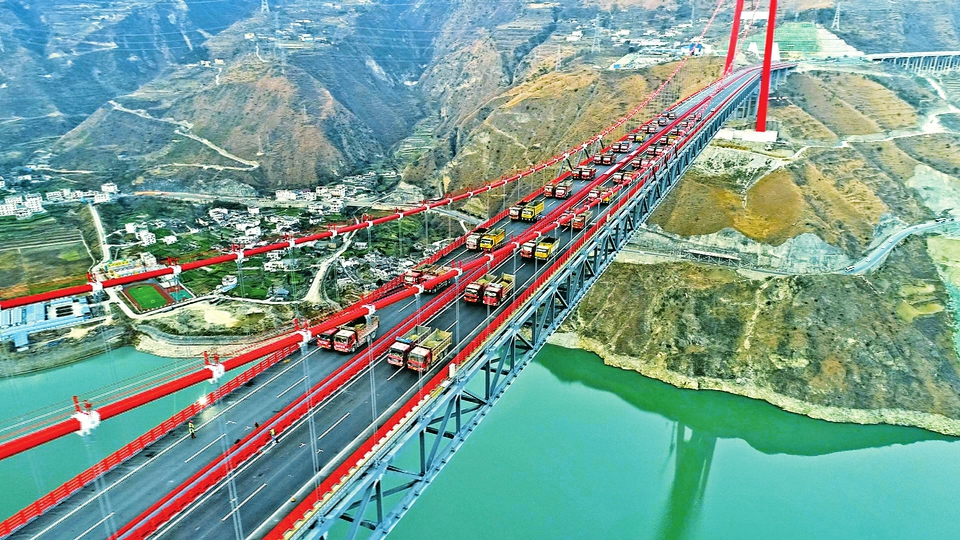

2018年12月，雅康高速公路瀘定大渡河大橋進行通車前荷載試驗。楊濤 攝

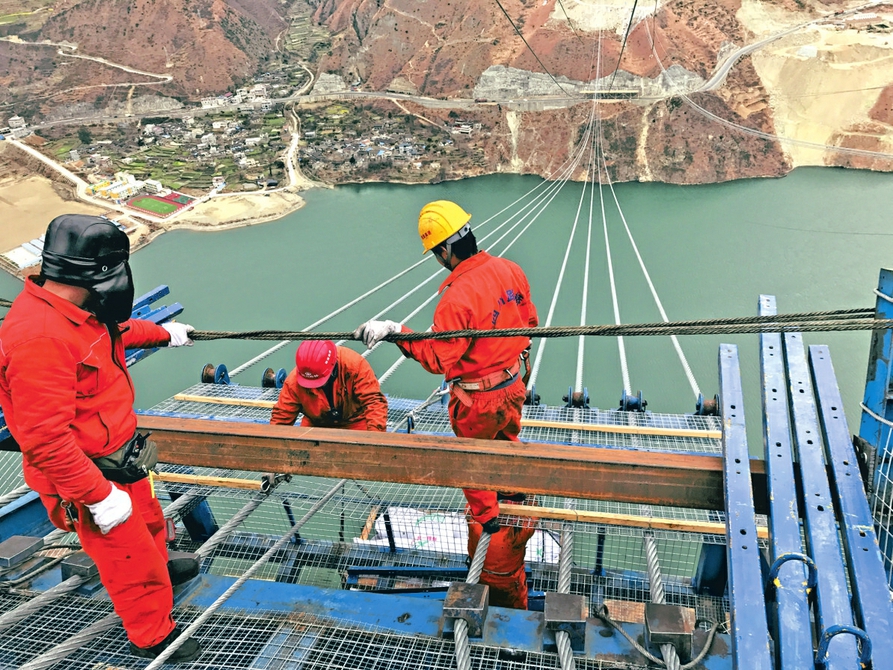

工人們架設橋梁纜索。

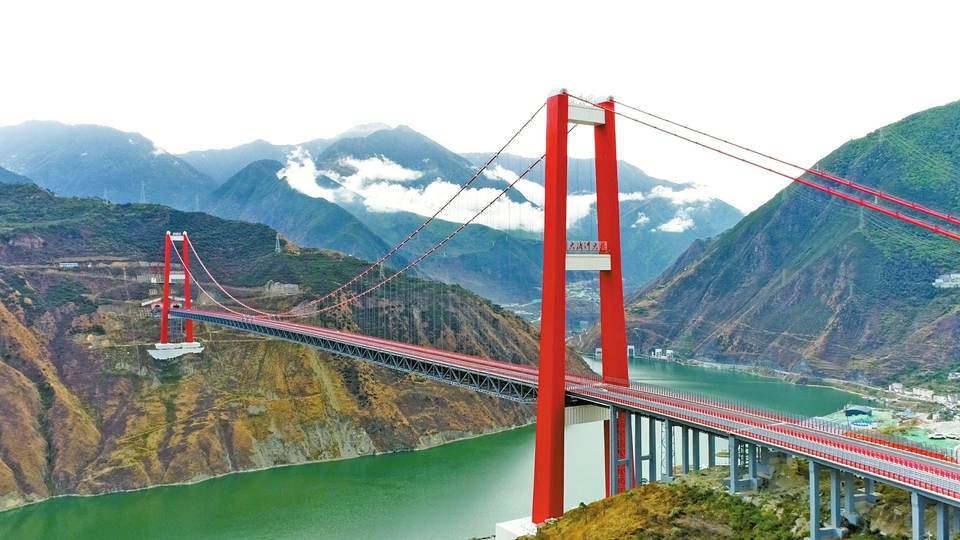

雅康高速公路瀘定大渡河大橋。

　　在大渡河深切峽谷、四川盆地至青藏高原爬升段，巍然屹立著一座超大跨度懸索橋——雅康高速公路瀘定大渡河大橋（以下簡稱瀘定大渡河大橋）。這是一座建在高地震烈度區、復雜風場環境下的超大跨度懸索橋，創新攻克了多項世界級技術難題，被譽為“川藏第一橋”。日前，瀘定大渡河大橋的照片登上“奮進新時代”主題成就展，再度引發關注。

　　瀘定大渡河大橋位于甘孜州瀘定縣瀘橋鎮咱里村，全長1411米，其中主跨1100米，是雅康高速公路的控制性工程。“瀘定大渡河大橋是四川盆地進入青藏高原的第一座千米級橋梁?！痹擁?xiàng)目設計主審人、四川省公路規劃勘察設計研究院有限公司副總經理蔣勁松說，設計采用了大跨橋梁跨越大渡河河谷，避免了路線的起伏攀升，并使得雅安到康定的總里程最短，實現通行效率最大化。

　　“在這里建橋絕非易事，面臨極其復雜的地形、地質、氣候條件的巨大挑戰。”蔣勁松說，橋梁設計需要面對地震烈度高、地形地質復雜、風場環境復雜、橋隧相互干擾、施工風險高等因素帶來的巨大挑戰，最終經過一系列技術攻關，成功攻克了這些難題。

　　勘察爬山開路　肩挑手扛將鉆機拆分抬到點位

　　瀘定大渡河大橋于2011年6月啟動初步設計，2014年4月獲得初步設計批復，2015年7月獲得施工圖設計批復，2015年9月開工建設。歷時7年建設，大橋于2018年12月31日正式建成通車?！皟H初步設計和施工圖設計就耗時4年多?！笔Y勁松說，在方案研究階段，設計團隊從瀘定縣城沿大渡河上下30公里，踏勘了約100平方公里的范圍，大規模開展橋位比選工作，共計擬定了10個大渡河橋位方案開展研究。經過反復的地質調查、比選研究，最終確定了橋位——咱里高橋位。

　　比選內容主要包括路線運營安全、與其他道路互通互聯、工程規模、工程造價、橋梁防災減災等?！按送膺€包括地質調查等。”蔣勁松回憶說，在勘察咱里高橋位時，要抵達地勘點，設計團隊需翻過五里溝到橋位之間的一座山?！皠傞_始山上還有小路，后來沒路了，我們就自己找路，陡峭的地方就抓著灌木接力往上爬，有同事腳受傷了也沒有停下腳步。”他說。

　　不止如此，設計首先要解決地質問題，需要做大范圍的地質勘測工作?！熬唧w到最后的工點，就要使用鉆機進行鉆探?！笔Y勁松說，當時沒有路，地勘工作人員只能肩挑手扛，將幾噸重的鉆機拆分抬到對應點位上。最終依靠這樣的方式完成了3560米的鉆孔，相當于主橋橋長的3倍多，為橋位論證提供了扎實的基礎數據。

　　抗震 創新研發

　　設計地震動峰值加速度0.49g

　　瀘定縣位于地震活動區域，根據地震安全性評價報告，工程場地的地震基本烈度為Ⅷ度，設計采用的地表50年超越概率2%的地震動峰值加速度為0.49g，為我國千米級大跨橋梁中地震動參數最高。

　　在高地震烈度區，如果橋塔采用鋼筋混凝土橫梁，其抗剪能力無法滿足要求；如果采用鋼橫梁，連接構造復雜，塔梁節點抗彎能力也不能滿足要求。于是，設計團隊通過多次試驗、探索，選擇采用波形鋼腹板與預應力混凝土頂?shù)装宓匿摶旖M合結構，大大減小了索塔及橫梁的橫向地震力。

　　除了塔上的組合橫梁提升索塔自身的抗震能力，能不能讓主梁分擔點地震力？“我們研發了耗能型中央扣，它是由防屈曲鋼支撐作為中央扣主體構件，通過與主梁巧妙的鉸接設計，既能耗散地震能量，又能避免地震力導致主梁破壞?！笔Y勁松說。

　　中央扣應用在懸索橋中已有很多年，但之前只有剛性中央扣和柔性中央扣兩種形式。蔣勁松說：“這次研發的耗能型中央扣是我們的首創，主要是為了解決抗震問題。在小地震作用下，它就相當于剛性中央扣，遇到大地震時，它就變成了一個保險絲，保險絲先壞掉，保證其他橋梁結構不被破壞。同時，整個主梁的位移響應也會降低，解決了縱向抗震的問題?！?/p>

　　與傳統懸索橋體系相比，波形鋼腹板組合橫梁和耗能型中央扣兩大關鍵技術的研發，使索塔縱向地震動響應降低20%，橫向地震動響應降低25%，梁體縱向位移減小70%，科學地解決了高烈度地震區大跨度懸索橋鋼筋混凝土索塔無法適應抗震要求的技術難題，推動了大跨懸索橋抗震技術的進步，實現了鋼筋混凝土索塔在高烈度地震區的應用，保障了大橋在強震作用下的安全性。

　　抗風 取平衡點

　　同時滿足結構抗風和行車防風

　　大渡河峽谷氣象多變、風場紊亂，瞬時風速能達到32.6米/秒，相當于12級臺風風速。加之受局部地形地貌影響，其大風特性和常規平原地區有顯著區別，強來流風常伴隨大風攻角出現。蔣勁松說：“從2012年開始，我們就利用現場實測、風洞試驗、數值模擬三大手段，開展了抗風專項研究。”

　　那設計的基準風速究竟該取多少？蔣勁松說：“我們?cè)诂F(xiàn)場設置了一個測風塔，同時還有很多點位同步測量，得到了初步數據。此外還做了風洞試驗，把這里的地形做成模型放進風洞里，測量橋位所在位置風速有多大?！?/p>

　　設計基準風速確定后還要解決抗風問題。蔣勁松介紹，抗風需要解決兩個問題，一是結構抗風，也就是在風場作用下，橋本身的安全問題。為了解決橋本身的抗顫振，他們采取了很多措施，比如目前橋上應用的上下穩定板、封閉中央開槽等設計，“這都是通過一次次試驗，不斷測試得出的結論。”

　　其次是行車防風，“車輛從隧道行駛到橋上，隧道里沒有橫向風，車輛行駛很平穩，但到橋上后，如果有大風吹來，就會影響駕駛安全?！笔Y勁松說，基于此，橋上設計了一些風障，改善橫向風對車輛行駛的影響。但如果把行車防風做到極致又會和結構抗風產生沖突，因此就需要取一個平衡點，既滿足結構抗風，又滿足行車防風。

　　雅康高速公路瀘定大渡河大橋設計負責人蔣勁松

　　“我們能夠建好超級工程”

　　“瀘定大渡河大橋獲得了多個獎項，證明我們可以建設超級工程，也能建好超級工程，也說明了中國正逐漸從‘橋梁大國’走向‘橋梁強國’。”雅康高速公路瀘定大渡河大橋設計主審人、四川省公路規劃勘察設計研究院有限公司副總經理蔣勁松在接受華西都市報、封面新聞?dòng)浾卟稍L時說。

　　記者：瀘定大渡河大橋在總體設計時遇到了什么困難？

　　蔣勁松：

　　瀘定大渡河大橋在雅安岸采用隧道錨，與瀘定隧道相接，隧道錨與公路隧道空間位置存在沖突。這需盡量壓縮公路隧道左右線的間距，甚至不得不采用連拱隧道等特殊形式，致使隧道施工難度大、風險高；懸索橋主纜需要向外偏轉，使得塔頂主索鞍必須橫向平彎，增大制造復雜程度，對索塔也會產生不利的橫向力。

　　記者：如何解決上述困難？

　　蔣勁松：

　　我們?cè)谠O(shè)計總體布局時首次采用兩個轉向相反的平曲線將瀘定隧道按分離式隧道接大橋分離式引橋，大橋隧道錨設置于左右線分離式隧道之間，加大了隧道錨與隧道間凈距，將隧道與錨碇間的近接體系受力相互影響降至最低。這使主纜和隧道錨的布置完全不受相連公路隧道的影響，為山區橋隧相連的懸索橋總體布置提供了一條嶄新思路。同時，橫通道可作為隧道錨施工期的運輸通道，利用先期完工的瀘定公路隧道作為施工場地，不受風雨影響，均極大地方便了施工，節約了工期，受到施工單位的歡迎。

　　記者：您從事橋梁設計工作30多年，瀘定大渡河大橋特別之處是什么？

　　蔣勁松：

　　建設過程非常順利，這個是我最大的感受。因?yàn)槲覀冏鐾暝O(shè)計后還要做后期服務，所謂后期服務就是協調解決施工期出現的技術問題，以幫助這個項目順利建成。但這座橋在后期服務過程中非常順利，沒有出現任何問題就全部修完了，這是我們作為從業人員感到最欣慰的一點。針對技術創新方面，每座橋特別是針對這種大型工程，我們都會做很多研究，都可能產生一些創新成果。

　　記者：您覺得瀘定大渡河大橋的意義何在？

　　蔣勁松：

　　瀘定大渡河大橋從2015年9月開始修建，到2018年12月31日建成通車。其間，建設者克服了種種困難，優質、高效地完成建設，為新川藏路交上一份滿意答卷。大橋建設的意義，我覺得有四個方面。一是雅康高速公路是輻射帶動涉藏地區的經濟大動脈，這對完善國家高速公路網，改善民族地區交通條件等均具有重要意義；二是展現了四川交通人的責任擔當，不斷地刻苦鉆研、勇于創新，不斷推進從“蜀道難”到“蜀道通”再到“蜀道暢”；三是取得的一系列技術創新成果，促進了橋梁專業本身的技術進步，也對后續川藏高速公路、川藏鐵路建設提供了堅實技術儲備；四是瀘定大渡河大橋獲得了多個獎項，證明我們可以建設超級工程，也能建好超級工程，也說明了中國正逐漸從“橋梁大國”走向“橋梁強國”。

　　記者手記 沒有路就開路

　　瀘定大渡河大橋建于四川盆地至青藏高原爬升段，因建設難度大、技術含量高而被譽為“川藏第一橋”。

　　在這里建橋絕非易事，面臨極其復雜的地形、地質、氣候條件等巨大挑戰。2018年底，瀘定大渡河大橋正式建成通車，建造者們用7年的時間寫下了這個“中國式傳奇”。

　　在采訪過程中，項目設計主審人、四川省公路規劃勘察設計研究院有限公司副總經理蔣勁松告訴我，自2011年6月啟動初步設計，到2015年7月獲得施工圖設計批復，他們花了4年多時間。其間，他們針對總體設計、抗震、抗風、地質等各個方面作出了各種勘測、試驗、計算。他說，在前期方案研究階段，設計團隊走遍了瀘定縣城沿大渡河上下30公里，踏勘了約100平方公里的范圍，擬定了10個橋位，最終再通過各種比選選擇了現在所在的咱里高位橋。

　　讓我為之觸動的是，設計團隊在勘察咱里橋位時，從他們所在位置到橋位需要翻過一座山。為了更好地摸清橋位處錨碇、索塔位置的地質情況，他們就要爬上山。上山的時候，最初還有路，后來沒有路了，他們就只能自己找路，陡峭的地方只能抓著灌木接力往上爬。

　　四年的設計，三年的建設。如今，這份答卷已經交出。瀘定大渡河大橋的背后不只是數據，而是沒有路就開路的堅定，是肩挑手扛的勇氣，更是四川交通人一遍又一遍的堅持。（本版圖片除署名外均據四川雅康高速公路有限責任公司）
